سلام! اگر اهل الکترونیک هستید، احتمالاً در مقطعی با رله های نی مواجه شده اید. من تامین کننده رله های نی هستم و در این پست وبلاگ، نکاتی را در مورد نحوه عیب یابی این دستگاه های کوچک به اشتراک می گذارم.
آشنایی با رله های رید
قبل از اینکه به عیب یابی بپردازیم، اجازه دهید به سرعت به این موضوع بپردازیم که رله های نی چیست. رله نی یک کلید الکترومغناطیسی است که از میدان مغناطیسی برای کار استفاده می کند. این شامل یک یا چند کلید نی است که در یک لوله شیشه ای مهر و موم شده محصور شده است که توسط یک سیم پیچ احاطه شده است. وقتی جریان از سیم پیچ عبور می کند، میدان مغناطیسی ایجاد می شود که باعث می شود نی ها به هم نزدیک شوند و مدار را ببندند.
رله های رید به این دلیل محبوب هستند که سرعت سوئیچینگ بالایی دارند، مقاومت تماسی پایینی دارند و بسیار قابل اعتماد هستند. آنها در بسیاری از کاربردها، مانند تجهیزات تست، تجهیزات پزشکی و مخابرات استفاده می شوند.
مشکلات رایج رله نی
بیایید در مورد برخی از مشکلات رایجی که ممکن است با رلههای نی با آن مواجه شوید صحبت کنیم:
1. بدون بستن تماس
یکی از رایج ترین مشکلات زمانی است که رله هنگام اعمال جریان به سیم پیچ بسته نمی شود. این می تواند به دلایل مختلفی باشد:
- کویل را باز کنید: بررسی کنید که آیا در سیم پیچ شکستگی وجود دارد یا خیر. برای اندازه گیری مقاومت سیم پیچ می توانید از مولتی متر استفاده کنید. اگر مقاومت بی نهایت باشد، سیم پیچ باز است و باید تعویض شود.
- ولتاژ ناکافی کویل: مطمئن شوید که ولتاژ صحیحی را به سیم پیچ اعمال می کنید. اگر ولتاژ خیلی کم باشد، میدان مغناطیسی ممکن است به اندازه کافی قوی نباشد که نی ها را ببندد.
- انسداد مکانیکی: گاهی اوقات نی ها ممکن است از نظر فیزیکی مسدود شوند. این ممکن است به دلیل خرابی یا ناهماهنگی باشد. در این صورت ممکن است نیاز به تعویض رله داشته باشید.
2. تماس با Bounce
پرش تماس زمانی اتفاق میافتد که قبل از قرار گرفتن در حالت پایدار، چندین بار تماسها ایجاد و شکسته میشوند. این می تواند باعث ایجاد مشکلاتی در مدارهایی شود که به نویز الکتریکی حساس هستند.
- اضافه کردن خازن: یکی از راه های کاهش جهش تماس، اضافه کردن یک خازن به موازات کنتاکت ها است. این به صاف کردن سیگنال الکتریکی کمک می کند.
- بارگذاری را تأیید کنید: مطمئن شوید که بار متصل به رله در حد توان خود باشد. بار جریان هجومی زیاد می تواند جهش تماس را تشدید کند.
3. مقاومت تماس بالا
با گذشت زمان، کنتاکت ها در یک رله نی می توانند مقاومت بالایی ایجاد کنند. این می تواند منجر به افت ولتاژ در سراسر کنتاکت ها شود و بر عملکرد مدار تأثیر بگذارد.
- تماس با اکسیداسیون: اکسیداسیون می تواند روی کنتاکت ها به خصوص در محیط های مرطوب رخ دهد. می توانید سعی کنید مخاطبین را با یک پاک کننده تماس تمیز کنید. با این حال، اگر اکسیداسیون شدید باشد، ممکن است نیاز به تعویض رله داشته باشید.
- جریان بیش از حد: اگر رله در معرض جریان های بالاتر از مقدار نامی خود قرار گیرد می تواند باعث آسیب به کنتاکت ها و افزایش مقاومت شود.
4. گرمای بیش از حد کویل
اگر سیم پیچ رله بیش از حد داغ شود، می تواند باعث خرابی و یا حتی از کار افتادن کامل رله شود.
- اضافه ولتاژ: اعمال ولتاژ بالاتر از ولتاژ نامی به سیم پیچ می تواند باعث گرم شدن بیش از حد آن شود. منبع تغذیه را بررسی کنید و مطمئن شوید که ولتاژ در محدوده مشخص شده است.
- تهویه ضعیف: مطمئن شوید که رله تهویه مناسبی دارد. اگر در یک فضای محدود نصب شده باشد، گرما ممکن است نتواند به درستی دفع شود.
مراحل عیب یابی
اکنون که برخی از مشکلات رایج را شناسایی کردیم، بیایید مراحل عیب یابی رله نی را طی کنیم:
مرحله 1: بازرسی بصری
با نگاهی خوب به رله شروع کنید. هر گونه علائم قابل مشاهده آسیب، مانند ترک خوردگی لوله شیشه ای، سیم های سوخته، یا اتصالات شل را بررسی کنید. اگر متوجه هر یک از این مشکلات شدید، احتمالاً رله باید تعویض شود.
مرحله 2: کویل را بررسی کنید
برای اندازه گیری مقاومت سیم پیچ از مولتی متر استفاده کنید. مقدار اندازه گیری شده را با مقاومت نامی رله مقایسه کنید. اگر مقاومت به طور قابل توجهی متفاوت باشد، سیم پیچ ممکن است معیوب باشد.
مرحله 3: ولتاژ سیم پیچ را اعمال کنید
ولتاژ صحیح را به سیم پیچ اعمال کنید و به صدای کلیک که نشان دهنده بسته شدن کنتاکت ها است گوش دهید. اگر صدای کلیک را نمی شنوید، ممکن است به دلیل باز بودن سیم پیچ یا ولتاژ ناکافی باشد.
مرحله 4: مخاطبین را بررسی کنید
از یک مولتی متر برای اندازه گیری مقاومت در سراسر کنتاکت ها در زمانی که رله برق دار و بدون برق است استفاده کنید. هنگامی که رله روشن می شود، مقاومت باید نزدیک به صفر باشد. هنگامی که انرژی آن قطع می شود، مقاومت باید بسیار زیاد باشد (در حالت ایده آل بی نهایت).
مرحله 5: نظارت بر گرمای بیش از حد
اگر رله برای مدتی استفاده شده است، آن را به آرامی لمس کنید تا ببینید آیا خیلی داغ شده است یا خیر. اگر چنین است، همانطور که قبلا ذکر شد، ولتاژ و تهویه را بررسی کنید.
انواع رله نی و ملاحظات عیب یابی
انواع مختلفی از رله های نی وجود دارد و هر یک ممکن است ملاحظات عیب یابی منحصر به فردی داشته باشد:

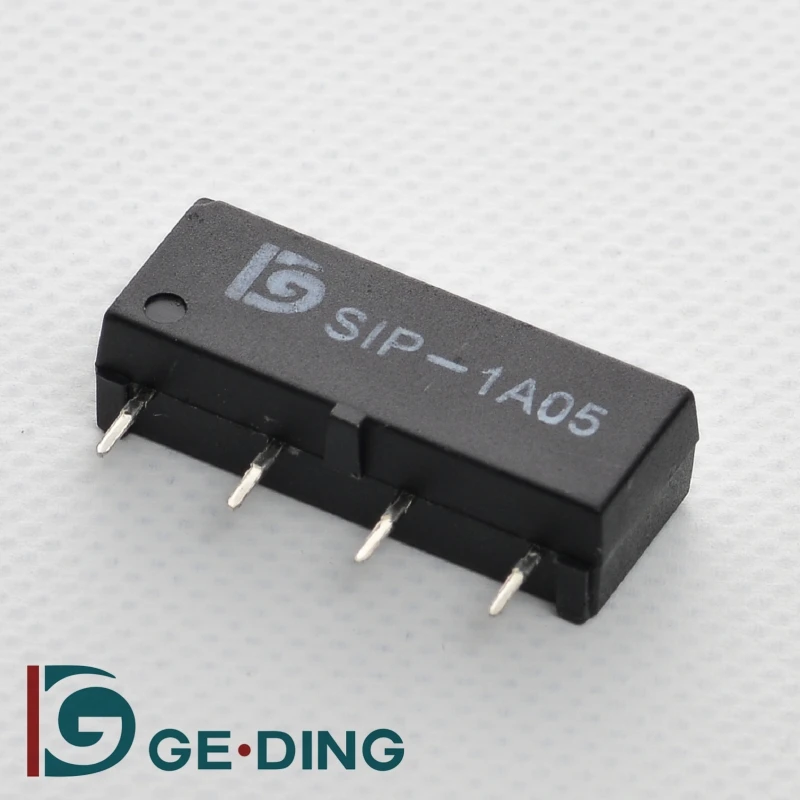

رله مینیاتوری نی برای تجهیزات تست
رله های مینیاتوری نی مانندرله مینیاتوری نی برای تجهیزات تستمعمولا در کاربردهای تست و اندازه گیری استفاده می شود. این رله ها اغلب برای کنترل جریان ها و ولتاژهای کم طراحی می شوند. هنگام عیب یابی به ظریف ساخت این رله ها توجه ویژه ای داشته باشید. مقدار کمی زباله یا ناهماهنگی می تواند مشکلاتی ایجاد کند.
رله نی ولتاژ بالا
رله نی ولتاژ بالادر کاربردهایی که نیاز به سوئیچینگ ولتاژ بالا است استفاده می شود. هنگام عیب یابی این رله ها، مطمئن شوید که اقدامات احتیاطی مناسب را انجام دهید. ولتاژ بالا می تواند خطرناک باشد، بنابراین همیشه قبل از بازرسی رله برق را خاموش کنید. همچنین، علائم قوس در کنتاکت ها را بررسی کنید، که می تواند نشان دهنده خرابی عایق باشد.
رله جرعه
رله جرعهنوعی رله با پکیج تک خطی است. این رله ها فشرده هستند و اغلب در بردهای مدار چاپی استفاده می شوند. عیب یابی رله SIP شامل بررسی اتصالات لحیم کاری روی PCB است. لحیم کاری ضعیف می تواند منجر به تماس متناوب یا مقاومت بالا شود.
زمان تعویض رله رید
در برخی موارد، عیب یابی ممکن است مشکل را حل نکند و باید رله نی را تعویض کنید. در اینجا چند نشانه وجود دارد که نشان می دهد زمان جایگزینی فرا رسیده است:
- شکست های مکرر: اگر رله حتی پس از عیب یابی همچنان خراب کار می کند، احتمالاً فرسوده شده است.
- آسیب فیزیکی: آسیب فیزیکی شدید، مانند شکسته شدن لوله شیشه ای یا سوختگی کنتاکت ها، معمولاً به این معنی است که رله باید تعویض شود.
- تکنولوژی منسوخ شده: اگر رله خیلی قدیمی است و دیگر قطعات موجود نیست، بهتر است به مدل جدیدتر ارتقا دهید.
نتیجه گیری
عیب یابی رله نی در ابتدا می تواند دلهره آور به نظر برسد، اما اگر مراحل را دنبال کنید و مراقب مشکلات رایج باشید، می توانید اکثر مشکلات را تشخیص داده و برطرف کنید. به یاد داشته باشید، به عنوان یک تامین کننده رله نی، من همیشه اینجا هستم تا در مورد هر سوالی که ممکن است داشته باشید به شما کمک کنم.
اگر در بازار رله های نی هستید یا به اطلاعات بیشتری در مورد محصولات ما نیاز دارید، دریغ نکنید که برای چت با من تماس بگیرید. ما می توانیم نیازهای خاص شما را مورد بحث قرار دهیم و بهترین راه حل های رله را برای برنامه های شما پیدا کنیم.
